elektrika Parkovací kamera pro CMU systému MZD/Mazda Connect s dotykovým displejem (od roku 2014)

[Lupo]

Černé musí na kostru, takže někam pod šroubek, ale propísknout, že to vede, dost často to nekostří. Červený je napájení 6V, které je vytažené z toho mezikusu. V tom kabelu, kde je cinch budou nejspíš 3 žíly a těch 6V se vede přes ten červený až ke kameře, resp. k tomu napájecímu konektoru, co jde pak do kamery. Takhle to chápu, ale nikdy jsem nad tím nijak moc nepřemýšlel, nicméně by mi to tak dávalo smysl. Ale bacha, tohle není origo zapojení, takže Katky se to netýká. To jsem odpovídal na zapojení kamery z číny.

Cinch video je drát a jeho stínění dva kontakty tři nedávají logiku.



[Forester]

KllR007​

Mám túto,teraz je aj v akcii: https://www.aliexpress.com/item/400...o.order_list.order_list_main.4.683718024SEY8I
Montovali sme to už asi pred 7 rokmi s kámošom na takej istej M3, jemu odišla asi po roku a mne funguje doteraz. Pred časom mi začala tiež blbnúť a plávať obraz a aj som hneď objednal druhú s tým že je kaput,ale nebola. Prekontroloval so všetky kontakty vystriekal kontoxom a maká ďalej perfektne už asi rok. Rezervnú mám v šuplíku keby niečo.



[KllR007]

Dik pridávam so výberu teda. V balení je všetko potrebné a je to len na štýl pripojenia konektoru áno?



[Forester]

Dokupoval som k tomu tento kábel:

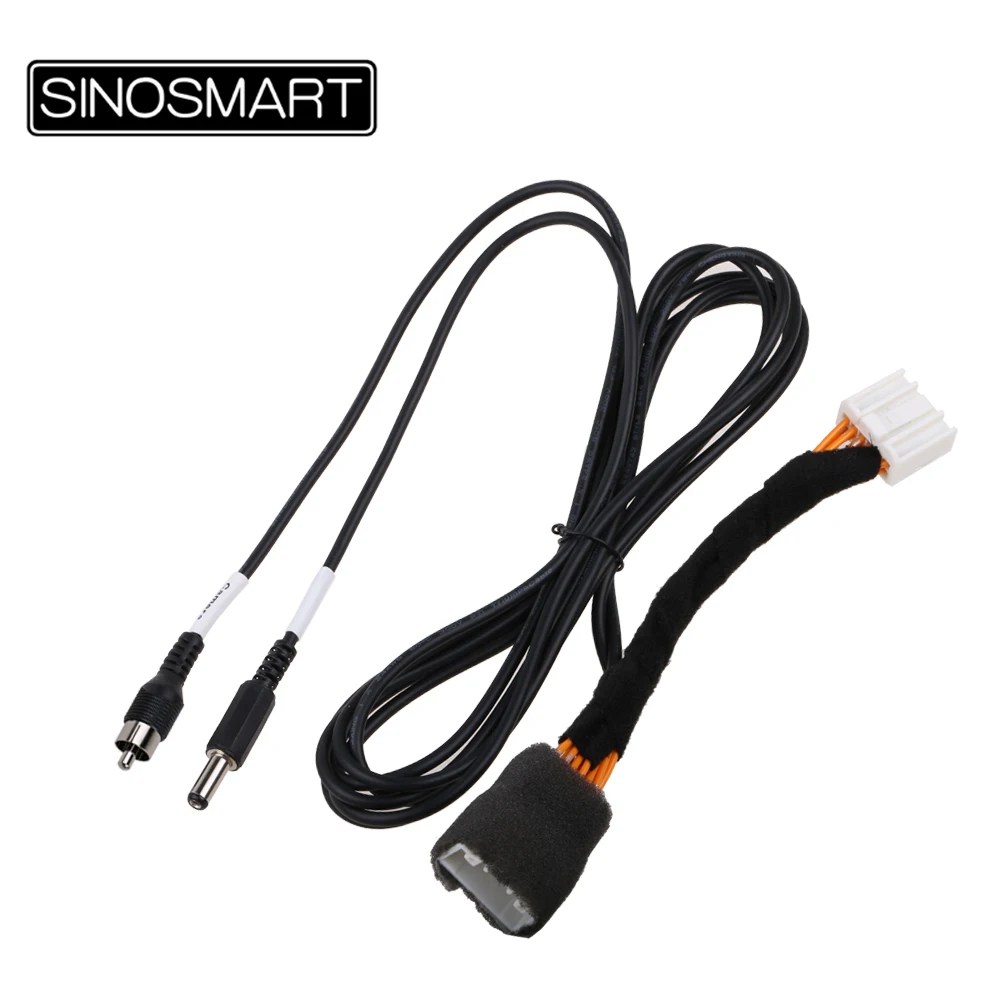

SINOSMART C12 12-PIN Connection Harness for Mazda 3 Sedan Axela Reversing Camera to OEM Monitor without Damaging Car Wiring - AliExpress 34

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Je ten istý predajca.



[Katka_S]

Čemu říkáte čínský kabel? Já vidím prasárnu s vago svorkama a to se už blbě hledá problém.

No to vidím sama, že je to prasárna.. takových tam bylo víc, ale něco se už povedlo opravit..

Proto potřebujeme schéma, ať se to dá nějak dokupy, a není tam tento bastl..



[HonzaZJapancars]

Cinch video je drát a jeho stínění dva kontakty tři nedávají logiku.

Skočil jsem do garáže a ten kabel proměřil a je to tak, jak píšu. Má opravdu TŘI žíly. Mně to naopak logiku dává, místo toho, aby se tahaly dva kabely paralelně, tak prostě vyrobili jeden extra třížilovej a vše se vede v jednom káblu. Proč by tam taky jinak ten kus červenýho drátku z toho cinch kabelu byl vyvedenej, že jo To, že je někde žlutý CINCH přeci vůbec nic neznamená. Jasně, tenhle kabel je na vedení videosignálu (proto žlutý CINCH), ale zároveň slouží jako přivedení napětí ke kameře po tom třetím červeném kablíku, který je do toho s cinchem integrovaný.

Našiel som túto tému a premýšľam že by som to spravil na mojej M3 BM Sedan. Aký kkt z AliExpress máte konkrétne overený?

Třeba Sinosmart



[Lupo]

Skočil jsem do garáže a ten kabel proměřil a je to tak, jak píšu. Má opravdu TŘI žíly. Mně to naopak logiku dává, místo toho, aby se tahaly dva kabely paralelně, tak prostě vyrobili jeden extra třížilovej a vše se vede v jednom káblu. Proč by tam taky jinak ten kus červenýho drátku z toho cinch kabelu byl vyvedenej, že jo To, že je někde žlutý CINCH přeci vůbec nic neznamená. Jasně, tenhle kabel je na vedení videosignálu (proto žlutý CINCH), ale zároveň slouží jako přivedení napětí ke kameře po tom třetím červeném kablíku, který je do toho s cinchem integrovaný.

Tři žíly a dva kontakty. Spíše problém s rušením signálu.



[HonzaZJapancars]

Tři žíly a dva kontakty. Spíše problém s rušením signálu.

Prosim te, jaky dva kontakty? Počítej se mnou, kolík na cinchy jeden, ten kruhový plech je mínus, což je druhý a třetí je ten červený drátek, co čouhá z toho kabelu. Prostě tam jsou tři a hotovo



[Lupo]

Prosim te, jaky dva kontakty? Počítej se mnou, kolík na cinchy jeden, ten kruhový plech je mínus, což je druhý a třetí je ten červený drátek, co čouhá z toho kabelu. Prostě tam jsou tři a hotovo

A červený drátek je napojen na kolík nebo mínus. Nepochopil jsi co jsem myslel.



[HonzaZJapancars]

A červený drátek je napojen na kolík nebo mínus. Nepochopil jsi co jsem myslel.

Ani na jedno, přečti si, co jsem psal.



[Lupo]

Ani na jedno, přečti si, co jsem psal.

Konečně jsem to pochopil kabel je třížilový a jedna žila je vyvedená přes konektory.



[HonzaZJapancars]

Konečně jsem to pochopil kabel je třížilový a jedna žila je vyvedená přes konektory.

Ale o tom zde už dobrou čtvrthodinu hovoříme, Mlho! Včera mi to nedalo a aby to bylo zcela jasné, udělal jsem ještě večer jednu instalaci ... Viz foto. Takže je to opravdu tak, jak jsem psal výše. Je tam jeden červeno-černý drát, který je jako mínus/kostra, což je lehce matoucí. Na foto jsem ho provizorně chytnul společně s druhým minusem (černý) pod jednu matku, ale ve finální instalaci musí být jinde, protože sem nedosáhne. Snad se v těch drátech na fotce někdo vyzná . Případně to ještě pak přefotím za světla, auto stálo pod přístřeškem, kde mi 2 ze 4 světel v podhledu přestaly fungovat, tak to není moc vidět.



[Katka_S]

Opravdu nikdo nemáte schéma zapojení origo kamery na BM? Ráda bych to dala dokupy.

Dnes se mi záhadně připojila s takovým supr obrazem...



[HonzaZJapancars]

Já na to koukal na jedné M3 a bohužel tam vyvedení na origo kameru nebylo



[Katka_S]

Já na to koukal na jedné M3 a bohužel tam vyvedení na origo kameru nebylo

Škoda.. Tak to asi budeme zkoušet pokus omyl



[HonzaZJapancars]

Škoda.. Tak to asi budeme zkoušet pokus omyl

Co tam dát neorigo? Ta origo stejně za moc nestojí a časem do ní zateče a odejde. Jinak bych řekl, že by to mělo jít po stejných kabelech, jako neorigo, takže jeden kabel musí být video signál+, druhý video-, pak 6V plus a kostra, takže buď 3 nebo 4 káble, podle toho, jestli bude kostra společná nebo ne. Tipl bych si 3 dráty. Tím pádem by se to podle mně dalo odvodit z té neorigo.



[Katka_S]

Co tam dát neorigo? Ta origo stejně za moc nestojí a časem do ní zateče a odejde. Jinak bych řekl, že by to mělo jít po stejných kabelech, jako neorigo, takže jeden kabel musí být video signál+, druhý video-, pak 6V plus a kostra, takže buď 3 nebo 4 káble, podle toho, jestli bude kostra společná nebo ne. Tipl bych si 3 dráty. Tím pádem by se to podle mně dalo odvodit z té neorigo.

On už tam někdo kabeláž právě předělával, ale kamera zůstala očividně původní.. A je to tam na 4 kable..
Ale něco zkusíme vymyslet

Po pár hodinách mi ukázala už i trajektorii, při sepnutí zpátečky.. Ale obraz jinak nic.. Uvidíme..

Ale díky



[KllR007]

Dokupoval som k tomu tento kábel:

SINOSMART C12 12-PIN Connection Harness for Mazda 3 Sedan Axela Reversing Camera to OEM Monitor without Damaging Car Wiring - AliExpress 34

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Je ten istý predajca.

A je to potrebne? lebo kamera na tom linku ten kabel ma v baleni nie?

344.49CZK 62% OFF|Car Rear View Camera For Mazda 3 Mazda3 Axela Bm Sedan 2014~2018 Rca & Original Screen Compatible Back Up Reverse Camera Sets - Vehicle Camera - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



[Forester]

Vtedy to bolo potrebné, bola to táto kamera:

454.88CZK 38% OFF|Sinosmart Car Reversing Parking Camera For Mazda Axela Sedan Mazda 3 2017 Install In Factory Original Camera Hole Mirror Image - Vehicle Camera - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Tú druhú som dokúpil lebo mi začala haprovať, ale nakoniec to bol iba kontakt. Od vtedy ju mám v rezerve.
Vyzerá naozaj že ten kábel je identický ale neskúšal som to zapájať do starej montáže,



[cruel1]

Zdravím všetkých. Prosím o radu. Mám CX 5 rok 2021 s tým displejom, čo sa predáva do teraz.
Nemám tam parkovaciu kameru a fakt mi chýba . Všetky návody na montáž čo som našiel sú iba pre staršie ročníky. Nemá niekto skúsenosti s domontovaním cúvanej kamery. Prípadne či je tam ten istý adaptér ako u starších ročníkov. A akú kameru kúpiť ... a či sa to vôbec dá
Ďakujem za každú radu
